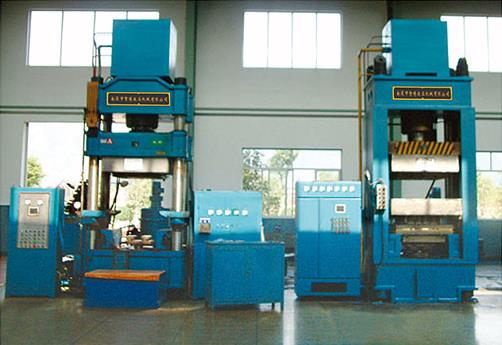

四柱液壓機下橫梁的設計結構
四柱液壓機下橫梁的剛度要求應略嚴一些,以保證整個壓機的剛性。下橫梁直接與立柱、拉桿、工作臺、回程缸和頂出器相連,梁體結構和受力狀態都很復雜。對于四柱液壓機下橫梁,其設計原則與上橫梁相同,是在滿足相連部件小幾何尺寸要求和工藝要求的條件下,盡可能縮減其縱向、橫向尺寸,這是有效提高四柱液壓機梁的剛度、強度和減輕梁的重量應首先把握的主要原則。
因為四柱液壓機液壓缸與橫梁間的墊片厚度為 25cm,因此可以推算橫梁的厚度取大于 25cm即滿足要求。四柱液壓機考慮在墊片與橫梁的連接面積比墊片與液壓缸的連接面積少一半所以上橫的受力部分厚度選用 50cm,因為有空心部分,所以整體厚度選用 75cm。四柱萬能液壓機活動橫梁受力部分為 35cm,整體厚度選用 50cm。因為下缸的公稱壓力小,但受力打,所以整體厚度選用 40cm。
-
