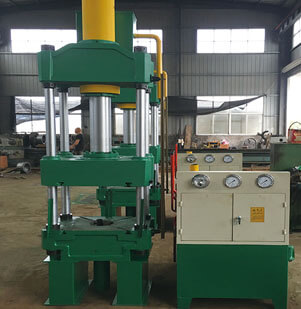

如何做好三梁四柱液壓機的精度維護?
實際上,三梁四柱液壓機的精度與任何機床的精度相同,這取決于工件的精度和沖壓過程及其執行機構的運動。液壓機的精度會降低零件的精度,甚至導致模具的過早損壞,精度高會增加生產成本。因此,建立合理的精度工程和要求非常重要。只有精確、準確地調整三梁四柱液壓機,才能提高液壓機設備運行的精度。
那么三梁四柱液壓機在原則上需要遵循四點精度要求:
1、液壓機工作臺的平行度(1000mm長度上)。
2、平衡好三梁四柱液壓機活動橫梁的上下平面的平行度 。
3、三梁四柱壓力機活動橫梁對工作臺面的平行度要求一般為的厚度
4、而活動橫梁行程對液壓機工作臺面的垂直度數據
三梁四柱液壓機的精度是指其自身的精度,主要包括執行機構模具安裝的幾個側面的不均勻性,以及各執行機構相對于工作臺(液壓基準)的相對位置精度
1、在安裝三梁四柱液壓設備的過程中,注意四個調節螺母應與工作臺的高度相等,并在此基礎上保證精度。當壓力上升時,活塞與液壓機的活動橫梁整體緊固,油缸與上橫梁同時緊固。空載條件下,盡可能擰緊工作臺下方的鎖緊螺母,以方便精度調整。
2、在三梁四柱液壓機精度調整開始時,應將活塞梁和活塞桿處于垂直狀態,以保證單件的加工精度,同時在壓力狀態鎖定下將液壓機連接到整體上,使活塞中心線在水平平行度水平偏差下反映工作臺的垂直狀態,使活塞梁保持在中間位置,填補平行度偏差。為了保證液壓機的精度,上梁上的四個鎖定螺母也可以略微放松,從而可以在平面和工作臺上檢查活塞梁的液壓壓機,以測量左右平衡。如果不符合要求,必須在水平平行度水平度水平偏差下將活塞中心線的垂直狀態反映在工作臺上,兩個調整螺母緊固或松動,然后在兩個調整螺母的壓力下進行調整,直到調整
3、當三梁四柱液壓機的平行度滿足要求時,再采用測量和調整右、左平行度的方法,當三梁四柱液壓機的中間位置滿足要求時,檢查兩位移動梁的平行度是否滿足要求。
4、在對三梁四柱液壓機的平行度進行校核和調整后,不要忽運動橫梁垂直度的精度,調整方法與調整平行度直至達到要求的方法相同。
-
